Cyfnewidwyr Gwres Plât ar gyfer Systemau Rheweiddio, Dŵr Oer a Glycol
Mae systemau rheweiddio yn gofyn am drosglwyddo gwres sefydlog ar draws llwythi gweithredu cyfnewidiol wrth reoli dull tymheredd, gostyngiad pwysau, risg rhewi a chydnawsedd hylif.
Mae WTSML yn cyflenwi cyfnewidwyr gwres plât cyflawn, platiau trosglwyddo gwres cyfnewid a gasgedi cydnaws ar gyfer dyletswyddau dŵr oer, glycol, oeri, cyddwyso, anweddu ac adfer gwres.
Ble Mae Cyfnewidwyr Gwres Plât yn cael eu Defnyddio mewn Systemau Rheweiddio?
Gall cyfnewidwyr gwres plât drosglwyddo gwres rhwng cylchedau rheweiddio, dŵr oer, glycol a hylif proses wrth gadw'r cyfryngau ar wahân yn hydrolig.
Trosglwyddo oeri rhwng cylchedau dŵr annibynnol neu ynysu oerydd o ansawdd dŵr eilaidd ac amodau pwysau.
Gwahanwch ddolenni glycol oddi wrth gylchedau dŵr neu broses lle mae angen amddiffyniad tymheredd is neu rewi.
Cefnogi dyletswyddau anweddu lle mae cyfluniad cyfnewidydd a deunyddiau yn gweddu i'r amodau canolig a gweithredu gwirioneddol.
Trosglwyddwch wres a wrthodwyd i ddŵr oeri neu gylched adfer gwres defnyddiol pan fo amodau gweithredu'n caniatáu.
Ceisiadau Cyfnewidydd Gwres Plât Rheweiddio Cyffredin
Systemau Dŵr Oer
Ynysu cylchedau dŵr oer yn hydrolig, amddiffyn peiriannau oeri rhag ansawdd dŵr anaddas a throsglwyddo oeri i ddolenni adeiladu neu broses eilaidd.
- Dŵr oer / dŵr eilaidd
- Prosesu dolenni oeri
- Gwahaniad twr oeri
- Diogelu offer
Oeri Glycol
Defnyddir hydoddiannau glycol yn gyffredin lle mae angen amddiffyniad tymheredd gweithredu is neu rewi.
- Cyfnewid gwres glycol / dŵr
- Cylchrediad tymheredd isel
- Dolenni eilaidd storio oer
- Prosesu rheweiddio
Adfer Gwres
Gellir trosglwyddo gwres gwastraff o'r oergell i gylched dŵr neu broses arall pan fydd y tymheredd sydd ar gael yn golygu bod adferiad defnyddiol yn ymarferol.
- Cynhesu dŵr poeth
- Proses-gwresogi dŵr
- Adfer gwres cyddwysydd
- Ailddefnyddio ynni
Pum Ffactor Sy'n Effeithio'n Uniongyrchol ar Berfformiad PHE Rheweiddio
Mae dulliau tymheredd agos yn gofyn am ddetholiad thermol cywir a chyfluniad plât addas.
Gall tymheredd isel a llif annigonol greu ardaloedd oerach yn lleol a pherygl rhewi.
Gall cyflymder uwch wella tyrfedd tra'n cynyddu ymwrthedd hydrolig.
Rhaid i ddeunyddiau plât a gasged gyd-fynd â'r cyfrwng dŵr, glycol neu broses wirioneddol.
Gall systemau rheweiddio weithredu o dan lwythi tymhorol a phroses gwahanol.
Mae Gwrthlif yn Helpu i Ddefnyddio'r Gwahaniaeth Tymheredd Sydd Ar Gael
O dan amodau tebyg, mae gwrthlif yn gyffredinol yn darparu gwahaniaeth tymheredd cymedrig logarithmig mwy na llif cyfochrog.
Cilfach Ochr Poeth
Mae'r cyfrwng tymheredd uwch yn mynd i mewn i'r cyfnewidydd.
Sianeli Plât
Mae platiau rhychiog yn creu sianeli eiledol ac yn hyrwyddo trosglwyddo gwres.
Llif Ochr Oer
Mae'r cyfrwng oerach yn llifo i'r cyfeiriad arall mewn trefniant gwrthlif.
Allfa Rheoledig
Mae tymereddau allfa gofynnol yn dibynnu ar lif, dyletswydd a chyfluniad cyfnewidydd.
Gwybodaeth Angenrheidiol ar gyfer Dewis Cyfnewidydd Gwres Rheweiddio
Dŵr, glycol, oergell neu gyfrwng proses.
Dŵr, glycol, oergell neu gyfrwng oeri arall.
Darparwch gyfraddau llif dwy ochr gydag unedau clir.
Darparwch y tymheredd mewnfa ac allfa ofynnol neu amodau newid cyfnod perthnasol.
Darparu pwysau gweithredu a dylunio ar y ddwy ochr.
Nodwch y gwrthiant hydrolig mwyaf derbyniol.
Mae crynodiad yn effeithio ar gludedd, priodweddau thermol a diogelu rhag rhewi.
Yn ofynnol ar gyfer adolygiad risg rhewi ac gasged/deunydd.
Dewiswch Ddeunyddiau Yn ôl y Cyfrwng Rheweiddio Gwirioneddol
| Eitem Dethol | Gwybodaeth i'w Gadarnhau | Pam Mae'n Bwysig |
|---|---|---|
| Deunydd Plât | Cemeg hylif, cloridau, tymheredd ac amodau glanhau | Mae'r ffactorau hyn yn pennu risg cyrydiad a chyfeiriad aloi addas. |
| Cyfansoddyn Gasged | Tymheredd canolig, isaf / uchaf, pwysedd a chydnawsedd cemegol | Gall deunydd gasged anghywir galedu, chwyddo, gollwng neu golli perfformiad selio. |
| Geometreg Plât | Cyfradd llif, dyletswydd gwres a gostyngiad pwysau a ganiateir | Mae corrugation a geometreg sianel yn dylanwadu ar drosglwyddo gwres a cholli pwysau. |
| Nifer Plât | Dyletswydd gwres, dull tymheredd a threfniant llif | Dylai cyfluniad pecyn plât ddilyn data gweithredu gwirioneddol. |
Lleihau Rhewi a Risg Ansefydlog-Gweithrediad
Gall llif anarferol o isel greu amodau lleol oerach.
Dylai'r crynodiad gyd-fynd â'r tymheredd gweithredu isaf disgwyliedig.
Mae tueddiadau tymheredd yn helpu i nodi amodau llwyth a llif annormal.
Mae baeddu a malurion yn lleihau arwynebedd llif a gall greu trosglwyddiad gwres anwastad.
Cadw'r PHE Rheweiddio yn Gweithredu fel y Dyluniwyd
Ystyriaethau Gosod
- Cadarnhau trefniant cysylltiad ochr boeth ac ochr oer.
- Osgoi colli pwysau pibellau yn ddiangen.
- Tynnwch aer sydd wedi'i ddal o'r cylchedau dŵr a glycol.
- Caniatewch ddigon o le ar gyfer cynnal a chadw pecyn plât.
- Gwerthuswch hidliad pan fydd dŵr yn cynnwys gronynnau.
- Gwirio gweithrediad pwmp a falf reoli dros yr ystod llwyth disgwyliedig.
Ystyriaethau Cynnal a Chadw
- Monitro dull tymheredd a gostyngiad pwysau.
- Archwiliwch am faw, dyddodion a rhwystr sianeli.
- Archwiliwch gasgedi am heneiddio, dadffurfiad a gollyngiadau.
- Archwiliwch blatiau am gyrydiad, craciau neu ddifrod.
- Gwiriwch grynodiad glycol a chyflwr hylif.
- Glanhewch yn ôl ansawdd hylif gwirioneddol a thueddiad baeddu.

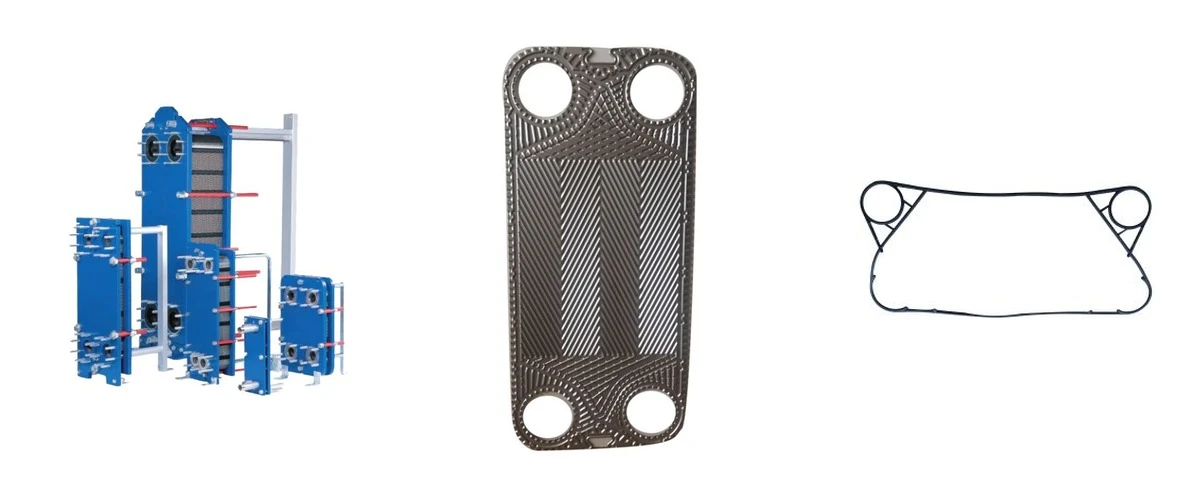

Tri Grŵp Cynnyrch Cyfnewidydd Gwres Plât Craidd
Cefnogir cymwysiadau rheweiddio trwy gyfnewidwyr gwres plât cyflawn, platiau trosglwyddo gwres newydd a gasgedi newydd.
Cyfnewidwyr Gwres Plât Cyflawn
Unedau cyflawn wedi'u dewis yn ôl dyletswydd thermol, cyfradd llif, rhaglen tymheredd, amodau pwysau a gostyngiad pwysau a ganiateir.
Gweld Cyfnewidwyr Gwres Plât →Platiau Cyfnewidydd Gwres
Platiau newydd neu blatiau prosiect newydd wedi'u dewis yn unol â model cyfnewidydd, geometreg plât, deunydd ac amodau gweithredu.
Gweld Platiau Cyfnewidydd Gwres →Gasgedi Cyfnewidydd Gwres
Gasgedi newydd yn cyfateb yn ôl model cyfnewidydd, proffil selio, cyfrwng gwirioneddol, tymheredd a phwysau.
Gweld Gasgedi Cyfnewidydd Gwres →Amnewid Platiau neu Gasgedi mewn PHE Rheweiddio Presennol
Dylid gwirio data offer presennol cyn cadarnhau cydrannau newydd.
Darparwch y gwneuthurwr cyfnewidydd presennol a model llawn.
Anfonwch lun plât enw offer clir.
Mae lluniau cydran clir yn cefnogi geometreg ac adnabod proffil.
Cynnwys dimensiynau, deunydd presennol a maint gofynnol.
O Ddata Dyletswydd Rheweiddio i Ddewis Cynnyrch
Ar gyfer prosiectau newydd, darparwch gyfryngau, cyfraddau llif, tymereddau, pwysau gweithredu, gostyngiad pwysau a ganiateir a thymheredd gweithredu isaf. Ar gyfer prosiectau amnewid, anfonwch y model cyfnewidydd presennol, plât enw a lluniau cydran hefyd.
Paratowch y Manylion hyn Cyn Gofyn am Ddyfynbris
Oeri, glycol, anweddiad, cyddwysiad neu adferiad gwres.
Dŵr, glycol, oergell neu hylif proses.
Dŵr, glycol, oergell neu gyfrwng arall.
Cyfraddau llif dwy ochr gydag unedau clir.
Amodau mewnfa ac allfa gofynnol.
Pwysau gweithio a dylunio.
Uchafswm y gostyngiad pwysau a ganiateir.
Canolbwyntiwch pan fo'n berthnasol.
Brand a model ar gyfer gofynion amnewid.
Maint gofynnol a gwlad gyrchfan.
Cwestiynau Cyffredin Cyfnewidydd Gwres Plât Rheweiddio
Darparwch y ddau gyfrwng, cyfraddau llif, tymereddau mewnfa ac allfa gofynnol, pwysau gweithredu, gostyngiad pwysau a ganiateir ac isafswm tymheredd gweithredu.
Oes. Dylid cynnwys crynodiad glycol, tymheredd gweithredu, cyfradd llif a gludedd oherwydd eu bod yn effeithio ar berfformiad thermol a hydrolig.
O dan amodau tebyg, mae gwrthlif yn gyffredinol yn darparu gwahaniaeth tymheredd cymedrig logarithmig mwy na llif cyfochrog.
Cynnal llif digonol, defnyddio amddiffyniad rhewi priodol lle bo angen, monitro amodau tymheredd ac atal rhwystr sianel neu weithrediad llif isel annormal.
Dylai'r dewis ystyried y model cyfnewidydd, proffil gasged, cyfrwng gwirioneddol, tymheredd isaf ac uchaf, pwysau gweithredu a chydnawsedd cemegol.
Mae achosion posibl yn cynnwys llif gormodol, mwy o gludedd hylif, baeddu, sianeli wedi'u blocio neu ffurfwedd plât nad yw'n cyd-fynd â'r ddyletswydd wirioneddol.
Anfonwch Eich Data Rheweiddio ar gyfer Adolygiad Technegol
Rhowch y ddau gyfrwng, cyfraddau llif, tymereddau mewnfa ac allfa, pwysau gweithio, gostyngiad pwysau a ganiateir ac isafswm tymheredd gweithredu. Ar gyfer prosiectau amnewid, cynhwyswch y brand presennol, y model, y plât enw a'r lluniau cydrannol.
Gofyn am Gymorth Technegol Rheweiddio →Ymholiad Cyfnewidydd Gwres Plât Rheweiddio
Anfonwch eich prosiect neu wybodaeth amnewid i gael adolygiad o gyfnewidydd gwres plât cyflawn, plât newydd neu gasged cydnaws.
